欢迎进入江苏品彦光电科技有限公司网站！
400-621-7899
欢迎进入江苏品彦光电科技有限公司网站！
400-621-7899
TECHNICAL ARTICLES
更新时间：2026-04-08
点击次数：40

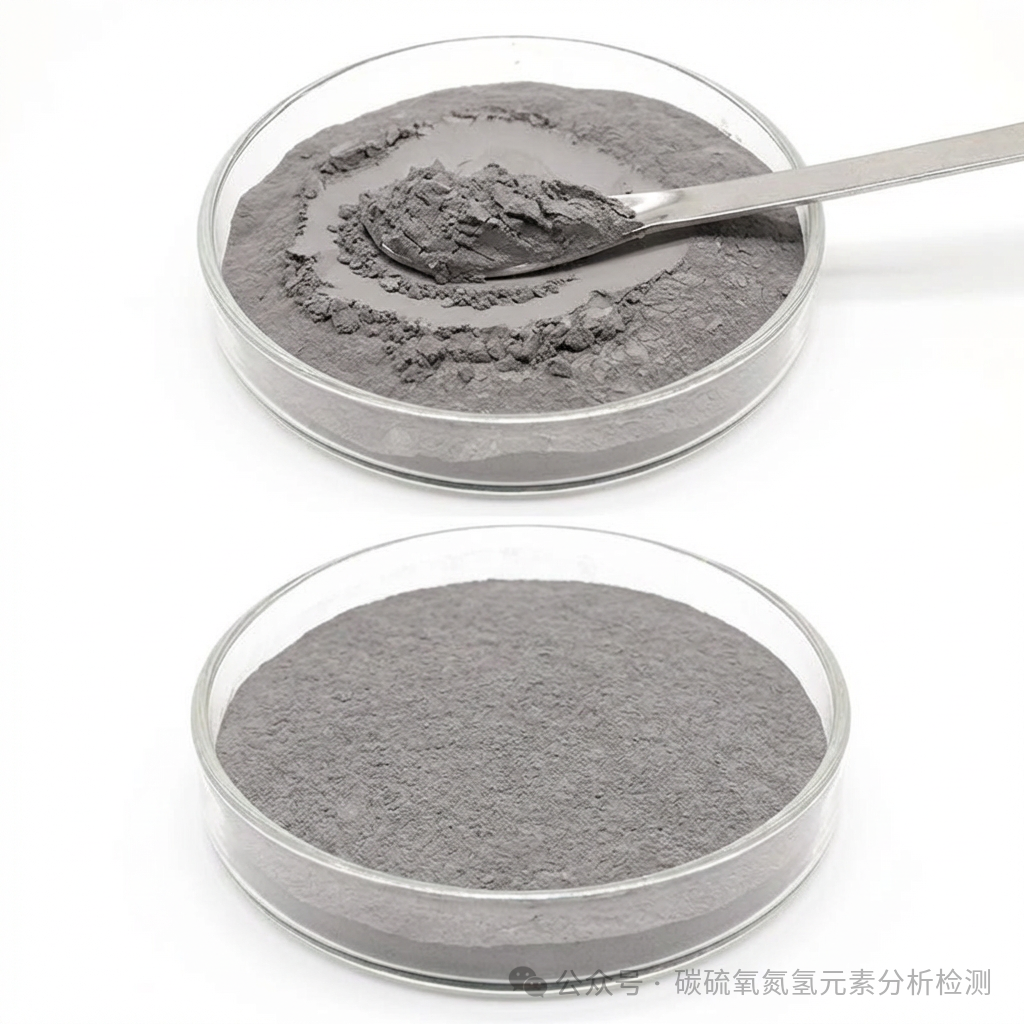

不锈钢粉末中的碳（C）和硫（S）含量，是影响材料性能的关键因素之一。碳含量直接关系到材料的强度、硬度及耐腐蚀性能，而硫则主要影响材料的加工性能及夹杂物形态控制。在粉末冶金及增材制造应用中，碳硫含量的微小波动，往往会放大为性能差异。
因此，建立一套准确、稳定、可重复的碳硫检测方法，是实验室质量控制的重要基础。
一、测定标准：碳硫检测的依据
不锈钢粉末碳硫检测必须建立在规范标准体系之上。目前实验室普遍采用以下方法体系：
核心标准：
GB/T 20123-2006《钢铁 总碳硫含量的测定 高频感应炉燃烧后红外吸收法》
配套标准：
GB/T 5314-2011（粉末冶金用粉末－取样方法）
GB/T 16597-2019（冶金产品分析方法 X射线荧光光谱法通则）
GB/T 4336-2016（碳素钢和中低合金钢 多元素含量的测定 火花放电原子发射光谱法（常规法））
国际对标：
ISO 9556（碳含量测定）
ISO 4935（硫含量测定）
上述标准共同构成了从取样、分析到结果验证的完整体系，确保检测数据科学、准确、可比对。

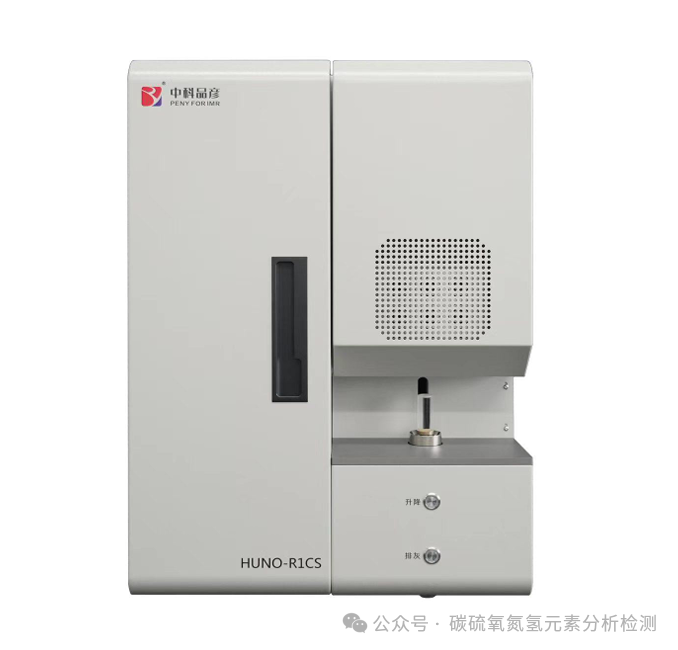

二、检测设备：高频红外碳硫分析仪
2.1 仪器原理
该仪器基于高频感应燃烧-红外吸收法工作：
样品在高纯氧气环境中被加热至高温，碳、硫分别被氧化为CO₂和SO₂气体；气体经净化系统处理后进入红外检测单元，根据气体对特定波长红外光的吸收强度，实现碳、硫含量的定量分析。
2.2 技术特点
在实际检测中，仪器性能通常通过以下关键参数体现：
分析范围：
碳 0.00001%～30%，硫 0.00001%～30%
（通过调整称样量，可在一定程度上扩展检测上限）
分析精度：
碳 1.0 ppm 或 RSD≤0.5%
硫 1.0 ppm 或 RSD≤1.0%
检测效率：
单次分析时间约20–40秒，适用于批量样品检测
工作条件：
炉内通入高纯氧气（≥99.999%），并具备程序升温控制功能，以保证燃烧过程稳定可控
上述参数能够满足不锈钢粉末中碳硫含量的微量检测需求，并为结果的准确性与重复性提供基础保障。
三、实验步骤与操作方法
在GB/T 20123-2006标准框架下，不锈钢粉末碳硫检测通常按以下流程进行：

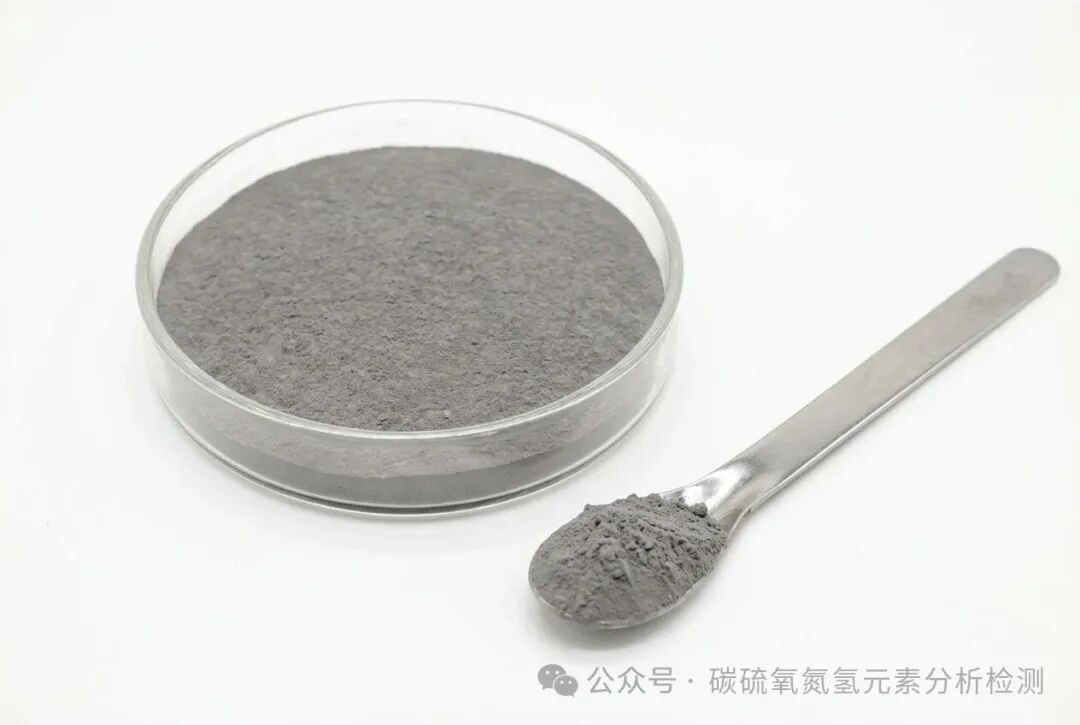

1. 样品制备
将不锈钢粉末样品充分混匀，必要时进行研磨并过200目筛，以提高均匀性；对于易吸附水分的样品，在约105℃条件下烘干2小时，冷却后密封保存备用。
2. 仪器校准
检测前使用标准样品进行校准，检查空白值是否稳定，确保仪器处于正常工作状态。
3. 称样与装样
称取约0.2-1g（可根据样品含量改变称样量）样品置于陶瓷坩埚中，加入纯钨助熔剂，覆盖样品表面，以促进燃烧并减少飞溅。
4. 高频燃烧检测
将样品送入高频感应炉中，在高纯氧气（≥99.999%）环境下进行燃烧反应（约1800–2200℃），生成CO₂和SO₂气体。
5. 数据记录与结果计算
每个样品通常进行3–5次平行测试，当结果偏差符合标准要求时，取平均值作为最终结果；若差异较大，则需重新检查样品处理或实验条件。
四、质量控制：影响检测结果的关键因素
在实际检测中，不锈钢粉末由于其高比表面积和易吸附特性，对实验条件更为敏感，常见问题主要集中在以下几个方面：
1.样品状态控制
粉末易吸附水分和气体，应确保预处理充分，避免结果偏高。
2.燃烧充分性
助熔剂使用应合理，确保样品在高温下反应。
3.仪器校准状态
定期使用标准样品进行校准，保证检测曲线准确。
4. 气路与设备稳定性
保持氧气纯度，定期清理炉体与更换耗材，避免信号异常。
五、总结
不锈钢粉末碳硫检测，本质上是基于高温燃烧与红外吸收的定量分析过程。在实际应用中，以GB/T 20123-2006为核心标准，结合规范的样品预处理流程与高频红外碳硫仪，可实现对碳、硫含量的精准测定。
对于粉末材料这一特殊检测对象，选择稳定可靠的分析设备，并严格执行标准化操作流程，是保障检测结果准确性的关键。
关于我们
江苏品彦光电科技有限公司是一家集研发、生产、销售与技术服务于一体的高新技术企业，已获得76多项技术认证，公司主营氧氮氢分析仪、定氧/氮/氢仪、高频红外碳硫分析仪、扩散氢分析仪及仪器配件、耗材，致力于为材料行业客户提供稳定可靠的检测解决方案。
更多实验细节、仪器、耗材及标准物质需求欢迎咨询
当前位置：
