铜粉如何检测氧含量？相关标准与方法解析

更新时间：2026-04-16

点击次数：45

一、铜粉的应用

在现代工业领域，铜粉被应用于粉末冶金、电子封装、导电浆料及增材制造等场景。材料性能除受化学成分和粒径分布影响外，还与粉体中微量气体元素密切相关。其中，氧含量的变化会对烧结行为、电导率及界面结合性能产生一定影响。

在高可靠性应用场景下，铜粉中的氧含量通常需控制在ppm级范围内，这也对检测方法及分析设备提出了更高要求。

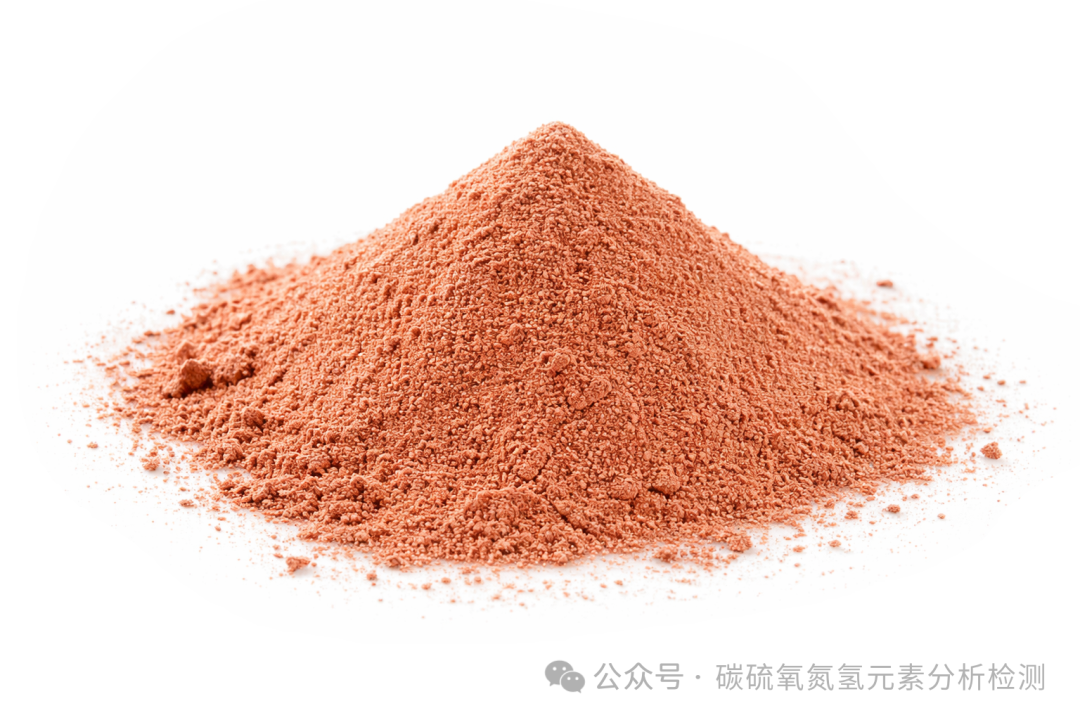

铜粉如何检测氧含量？相关标准与方法解析

二、氧含量测定的国家标准

目前，铜及金属材料粉末中氧含量的测定主要依据

GB/T 14265-2017 《金属材料中氢、氧、氮、碳和硫分析方法通则》和

GB/T 5121.8-2024 《铜及铜合金化学分析方法第8部分：氧、氮、氢含量的测定》等标准进行。

上述标准对检测方法、操作流程及结果计算等进行了规范，有助于提升测试结果的准确性与一致性，并为材料质量控制提供技术依据。

三、为什么要测铜粉中的氧含量

1、影响铜的导电性

氧易形成Cu₂O等氧化物，破坏导电通道，增加电阻率，降低导电与导热性能。

2、影响烧结与成形

氧化膜会阻碍颗粒间冶金结合，降低致密化程度，导致孔隙率升高、力学性能下降。

3、影响增材制造质量

氧含量过高会破坏熔池稳定性，易产生飞溅、气孔及裂纹，降低成形质量。

4、影响储存稳定性

铜粉比块材更“活泼"，易持续氧化，导致流动性下降并降低长期稳定性。

四、如何测定铜粉中的氧含量？

采用定氧仪测铜粉中的氧含量：该类仪器基于惰性气体熔融原理，适用于金属粉末、稀有金属及相关材料中氧含量的测定。

铜粉如何检测氧含量？相关标准与方法解析

功能指标：

氧

分析范围：

低氧：0.0001%~0.5%

高氧：0.5%~20.0%

载气：

高纯氦气；高纯氩气(99.999%，0.3～0.5mpa)

原理：

将制备好的试料置于石墨坩埚中(当试样中含有难熔组分时使用镍篮),在惰性气氛下加热熔融，释放出氧和氮。其中氧以一氧化碳析出，并随同惰性气体通过稀土氧化铜炉，使大部分一氧化碳氧化成二氧化碳，二氧化碳和剩余的一氧化碳导入红外检测器进行测定，计算机系统根据样品质量和信号强度计算氧含量。

定氧仪在铜粉检测中的优点

优点	技术表现	检测价值
速度快	分析时间极短，一般为3分钟	告别传统方法长达数小时的加热等待，提升批次检测通量，满足大批量出入库质检需求
精度高	下限突破ppm级，采用高精度红外/热导检测器，灵敏度高	检测ppm级范围内的氧变化，为3D打印、导电浆料用铜粉提供可靠的数据支撑
规范稳定	高度自动化与闭环控制，气路稳定，消除人为称量和操作过程中的误差	符合检测标准，保证在低含量区间依然具有稳定的数据重复性和一致性

五、影响氧含量检测结果的因素

在实际检测过程中，氧含量结果的准确性往往受多种因素影响。首先，铜粉比表面积大、活性高，在取样、转移及称量过程中极易发生二次氧化，导致测试结果偏高；其次，载气（通常为高纯氦气）纯度不足或气路密封性不良，会引入背景干扰信号，对低含量检测产生明显影响。此外，助熔剂选择、称样量控制以及样品与坩埚的匹配性，也会影响氧的释放效率，从而影响测试结果。

因此，在实际检测过程中，应对取样、气路系统及分析条件等关键因素进行合理控制，以提高测试结果的准确性与重复性。

随着粉体材料向高性能方向发展，氧含量控制已成为影响铜粉应用性能的重要因素之一。如需进一步了解铜粉或不锈钢粉、雾化铁粉及其他金属粉末中，氧、氮、氢元素的检测方法及设备选型，欢迎咨询。

我们提供

更多实验细节、仪器、耗材及标准物质需求欢迎咨询
