建议收藏！除了光谱仪，常见的元素分析检测仪器还有哪些？

更新时间：2026-04-24

点击次数：21

元素分析检测仪器

在金属材料与分析化学领域，直读光谱仪（Spark-OES）凭借分析耗时短、操作程序简捷的特点，是目前金属加工及铸造行业炉前质检的常备工具。然而，随着材料研发对杂质控制要求的提升，单一的直读光谱仪在面对液体样品、ppb级微量元素以及金属内部气体杂质时，存在一定的检测局限。

一个功能完整的实验室通常需要多种技术互补。本文将客观拆解主流的元素分析检测仪器，分析其背后的样品前处理、检测原理、精度及行业应用。

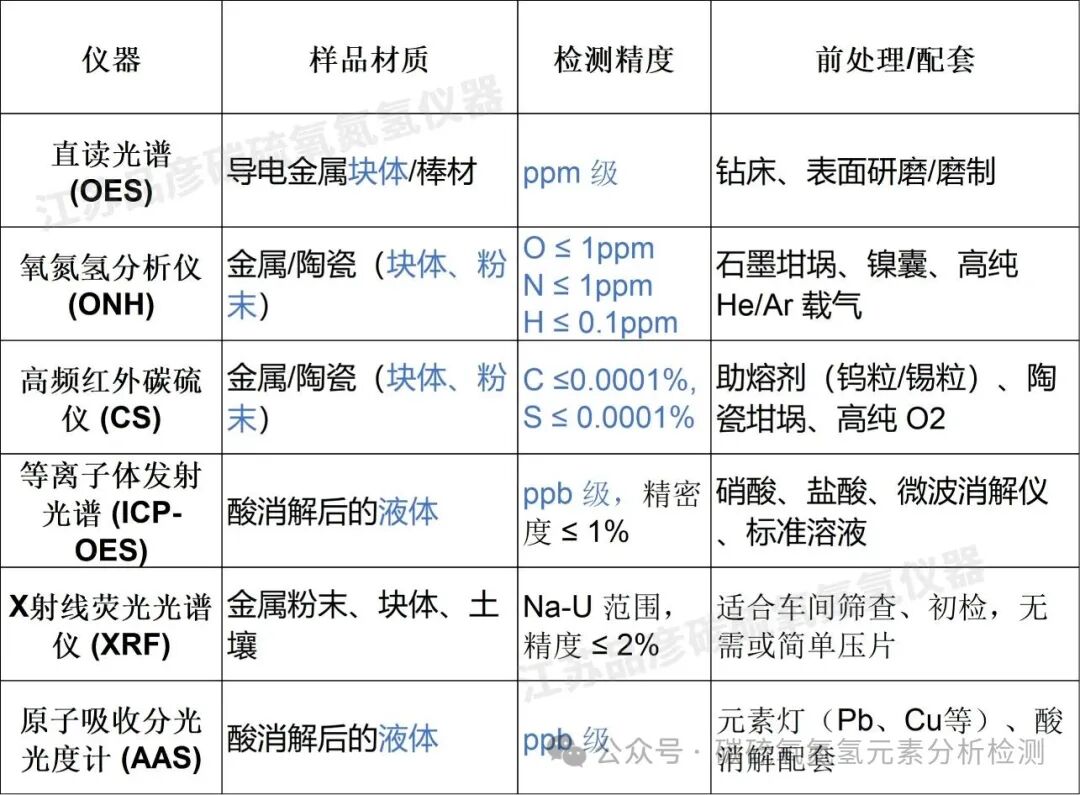

元素分析仪器维度对比表

仪器介绍

一、直读光谱仪 (Spark-OES)

直读光谱仪利用高压电火花（或电弧）激发固体样品表面，使原子汽化并发射特征光谱，通过测量光谱波长与强度进行定性定量。该设备主要用于钢铁、铝、铜等导电金属基体的成分监控。在实际应用中，直读光谱对“基体匹配"有明确要求，即测定碳钢必须使用碳钢标准物质校准，测定铝合金则需铝基标准物质。若缺乏相同基体的标准样品，测量值将偏离真实水平。此外，由于其激发点位仅为毫米量级，检测结果易受材料偏析（成分分布不均）的影响。

补充说明：
检测代表性问题。直读光谱测定的是局部点位的成分，若样品存在砂眼、气孔或偏析，单次激发的数值无法代表整体成分。对于铸造件，建议在样品表面均匀分布激发起码三个点位，取其平均值作为最终判定依据。

二、 ICP-OES/ICP-MS

ICP系列仪器将样品按照稀释比例用硝酸、盐酸转化为酸性溶液，通过进样系统雾化后送入6000-10000K的等离子体矩焰中。ICP-OES通过原子发射光谱定量，ICP-MS则通过测定离子的质荷比进行计数。这两类仪器在环保水质监测、半导体高纯化学试剂分析及食品重金属残留检测中应用较多。ICP-MS的检出限可达ppb（十亿分之一）至ppt（万亿分之一）级别，常用于检测芯片材料中微量的杂质元素。

补充说明：
环境背景值的干扰。 ICP-MS的灵敏度决定了其对实验室环境的要求。若前处理在非洁净室环境下使用常规级试剂，环境中的粉尘和酸液中的杂质背景将掩没样品信号。在未配置超净实验室的情况下，选用ICP-OES往往能获得更稳定的重现性。

技术对比：直读光谱与 ICP 的核心差异

两者虽均基于发射光谱原理，但应用分工明确：直读光谱偏重于生产环节的效率，支持固体直接进样，反馈速度以秒计算；ICP系列则偏重于实验室的精确验证与痕量探测，必须经过液体消解，确保了样品的均质化。工业体系中，通常由直读光谱负责现场快速筛查，ICP负责成分仲裁与微量杂质复核。

三、氧氮氢分析仪 (ONH)

金属内部的氧、氮、氢通常以间隙原子或化合物形式存在，对材料的韧性和疲劳寿命有直接影响。ONH分析仪采用“惰性气体熔融法"，在脉冲炉中通过大电流加热石墨坩埚，使金属样品在3000℃左右的高温下熔化，释放其中的气体分子，随后由红外检测器（测O、H）和热导检测器（测N）进行定量。在航空航天（如钛合金叶片）和特种钢材领域，控制氢含量是预防“氢脆"事故的关键环节。

补充说明：
严控样品表面污染。ONH结果对表面洁净度极其敏感。操作人员徒手触碰样品，皮肤油脂和水分会引入额外的氢、氧信号，导致测量值偏高。检测前务必严格执行样品清洗、干燥程序，并全程使用洁净镊子操作，杜绝二次污染。

四、高频红外碳硫分析仪 (CS)

碳、硫是判定金属材质等级的核心指标。CS分析仪利用高频感应炉在纯氧流中燃烧样品，使碳、硫元素转化为CO2和SO2，通过红外吸收池测定浓度。相比光谱法，燃烧法处理的是克级（g）样品，其成分代表性优于光谱法的毫克级（mg）激发点。该设备是钢铁、矿石及陶瓷行业测定总碳、总硫的标准手段。

补充说明：
助熔剂的选择标准。燃烧是否充分取决于助熔剂（如钨粒、锡粒）的性能。低纯度的助熔剂会显著抬高空白值，导致低含量样品的结果波动。在测定超低碳硫样品时，需对助熔剂进行预处理（如烘烤）以降低干扰。

五、 X射线荧光光谱仪 (XRF)

XRF属于无损检测技术，通过高能X射线激发样品表面产生特征荧光。由于无需破坏样品形状，它常用于矿石普查、土壤监测、RoHS环保指令合规检测以及成品零件的材质鉴定。便携式手持XRF在金属回收现场应用较多，用于快速区分合金牌号。

补充说明：
表面效应干扰。 XRF的检测深度通常在微米级别，若样品表面存在氧化皮、电镀层或严重油污，测量结果仅反映表层成分。对于存在表面处理的零件，须磨除表层后方可获得基体成分。

六、原子吸收光谱仪 (AAS)

AAS利用基态原子对特定波长辐射的吸收进行定量。虽然检测通量低于ICP，但在测定特定的单项金属元素（如铜、锌、铅、镉以及金、银等贵金属）时，AAS具有干扰少、运行成本低的特点。许多选矿厂、药厂检测实验室仍将其作为金、银定量的标准设备。

补充说明：
元素切换的效率瓶颈。 AAS每测定一种元素通常需要更换对应的空心阴极灯并进行预热。如果日常任务涉及元素种类较多（超过5种），AAS的累计检测时长会增加，此类场景建议考量ICP设备。

在构建实验室检测能力时，需依据实际样品形态与质量标准进行选择。炉前快速品控选直读光谱；控制材料脆性与内在质量需配齐碳硫仪与氧氮氢分析仪；进行痕量杂质研究或环保合规检测则应优先考虑ICP系列。

结论

分析化学的准确性遵循“木桶原理"，其最短板往往不在仪器本身，而在取样与前处理过程。无论仪器配置如何，只有建立规范的取样流程、稳定的环境控制以及完善的标准物质（CRM）校准体系，才能获得可靠的数据。
