氧氮氢分析仪——实验室安装条件

更新时间：2026-07-27

点击次数：26

氧氮氢分析仪

氧氮氢仪器对温湿度、供电、气源、震动电磁、冷却水极度敏感。今天结合国标 GB/T 20124/11261/223.82对江苏品彦氧氮氢分析仪器的技术规范做出详细的说明。

原理：氧氮氢分析仪原理及操作流程

耗材：耗材！实验室的“幕后英雄"

一、氧氮氢分析仪实验室验收依据

精度可稳定满足国家标准，计量资质验收：

1.GB/T 11261-2006 钢铁氧含量测定（脉冲加热惰气熔融红外法）

2.GB/T 20124-2006 钢铁氮含量测定（惰性气体熔融热导法）

GB/T 223.82-2018 钢铁氢含量测定（惰性气体熔融红外 / 热导法）仪器精度指标：氧、氮RSD≤1%，氢RSD≤2%，检测下限可至 0.01ppm。

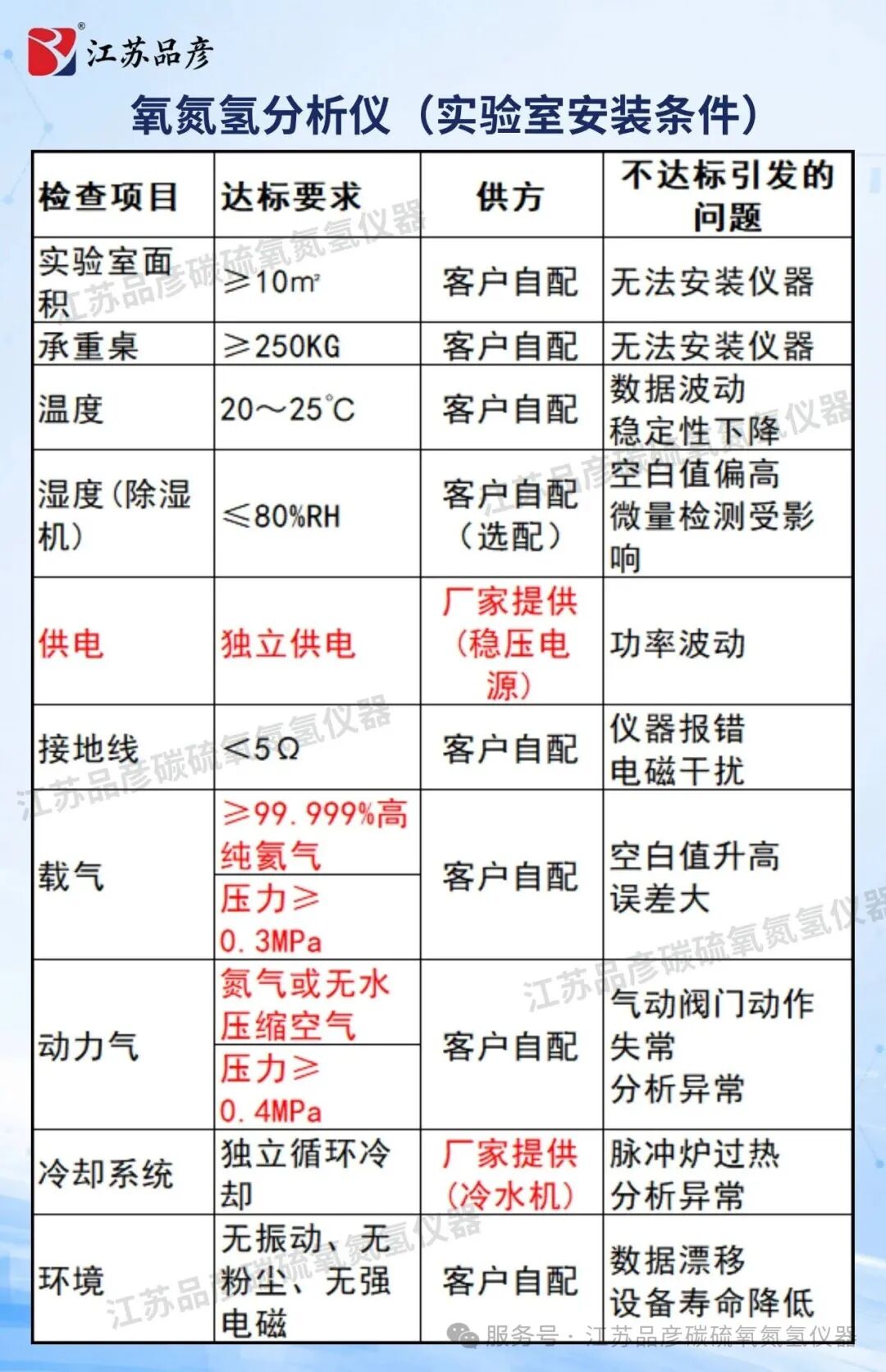

二、实验室安装条件

三、实验室基础环境要求

3.1 空间面积要求

实验室使用面积建议≥10㎡左右

设备摆放台总长≥2m，宽≥0.9m；

仪器四周预留≥60cm 检修、散热、操作空间，墙面预留废气排放孔，避免废气堆积污染检测环境。

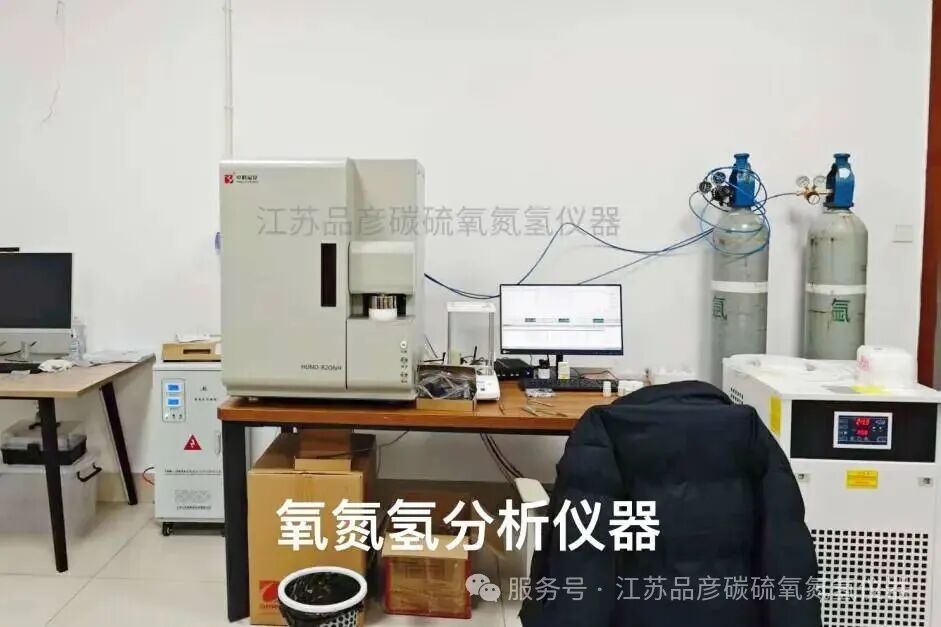

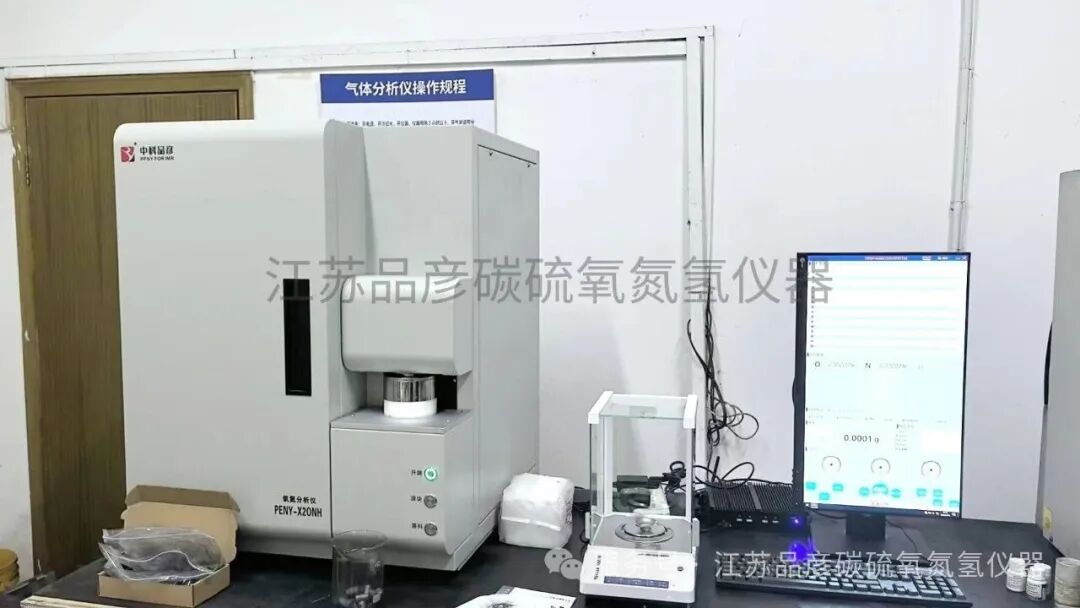

整套设备包含主机、万分之一电子天平、循环水冷机、电脑、打印机、稳压电源，空间狭小会导致散热差、气流紊乱，持续干扰检测基线。

尽量避免以下情况：

1.远离强振动源

避免与车床、空压机、锻压设备、冲击试验机等大型设备同室安装。

2.避免强电磁干扰

不宜靠近焊机、中频炉、大功率变频器及大型电机等设备，避免外部电磁场影响检测信号的稳定性。

3.避免粉尘及腐蚀性环境

远离酸洗、喷砂、切割、打磨等区域，防止粉尘堵塞气路系统或腐蚀精密部件。

4.避免阳光直射及空气对流

不宜安装在门窗附近或阳光长期直射的位置，应保持室内温度稳定，避免气流波动影响检测系统长期稳定性。

5.建议设置独立仪器室

与湿法化学前处理区域分开设置，减少酸雾及挥发性气体对设备的影响。

四、实验室温度、湿度要求

4.1温度要求

推荐工作环境温度：20℃～25℃

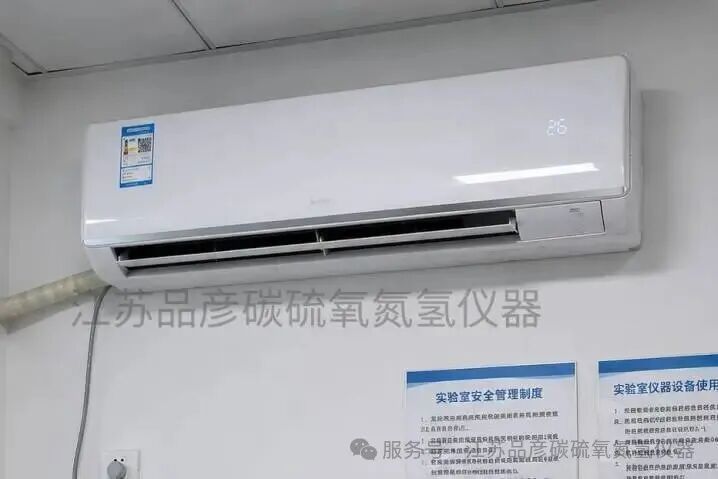

实验室配备：

1.空调，必配

2.除湿机（选配）

建议：实验室昼夜温差建议控制在±2℃以内。

4.2 湿度要求

推荐环境相对湿度：≤80%RH

环境湿度过高可能导致：

1.待测样品潮湿

2石墨坩埚、镍篮及相关耗材吸潮；

3.气路系统含水量增加，影响微量氢检测；

4.检测系统及电气元件长期受潮，加速部件老化。

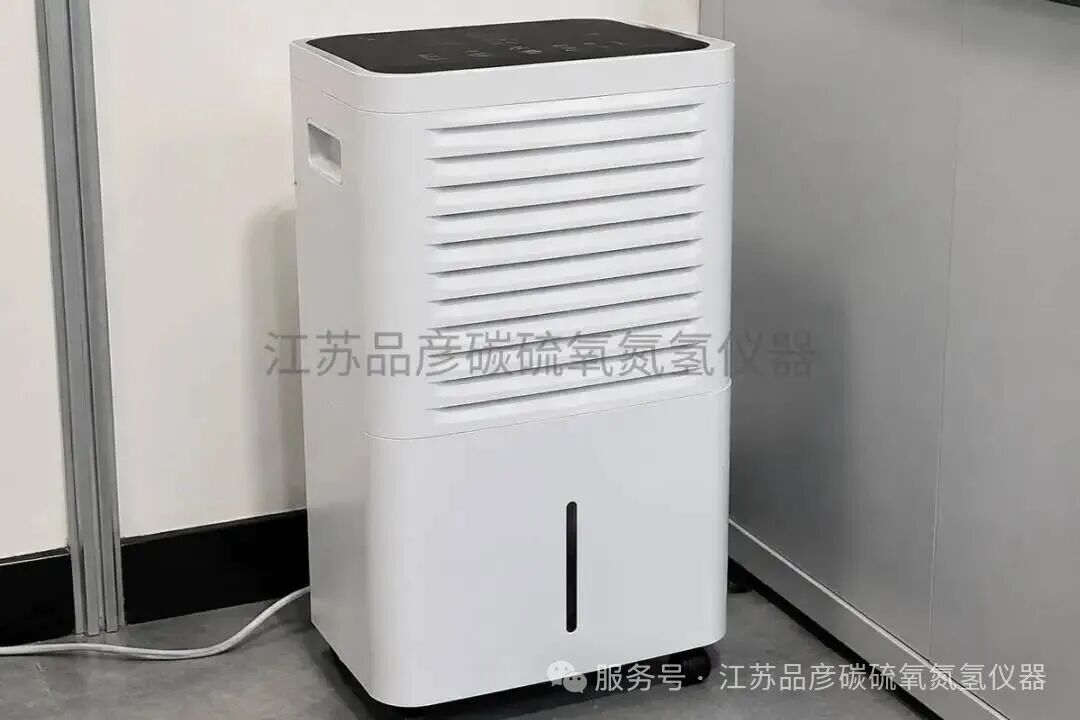

建议：南方地区或梅雨季节，建议配备工业除湿设备，并将坩埚、标样及助熔材料存放于干燥器内。

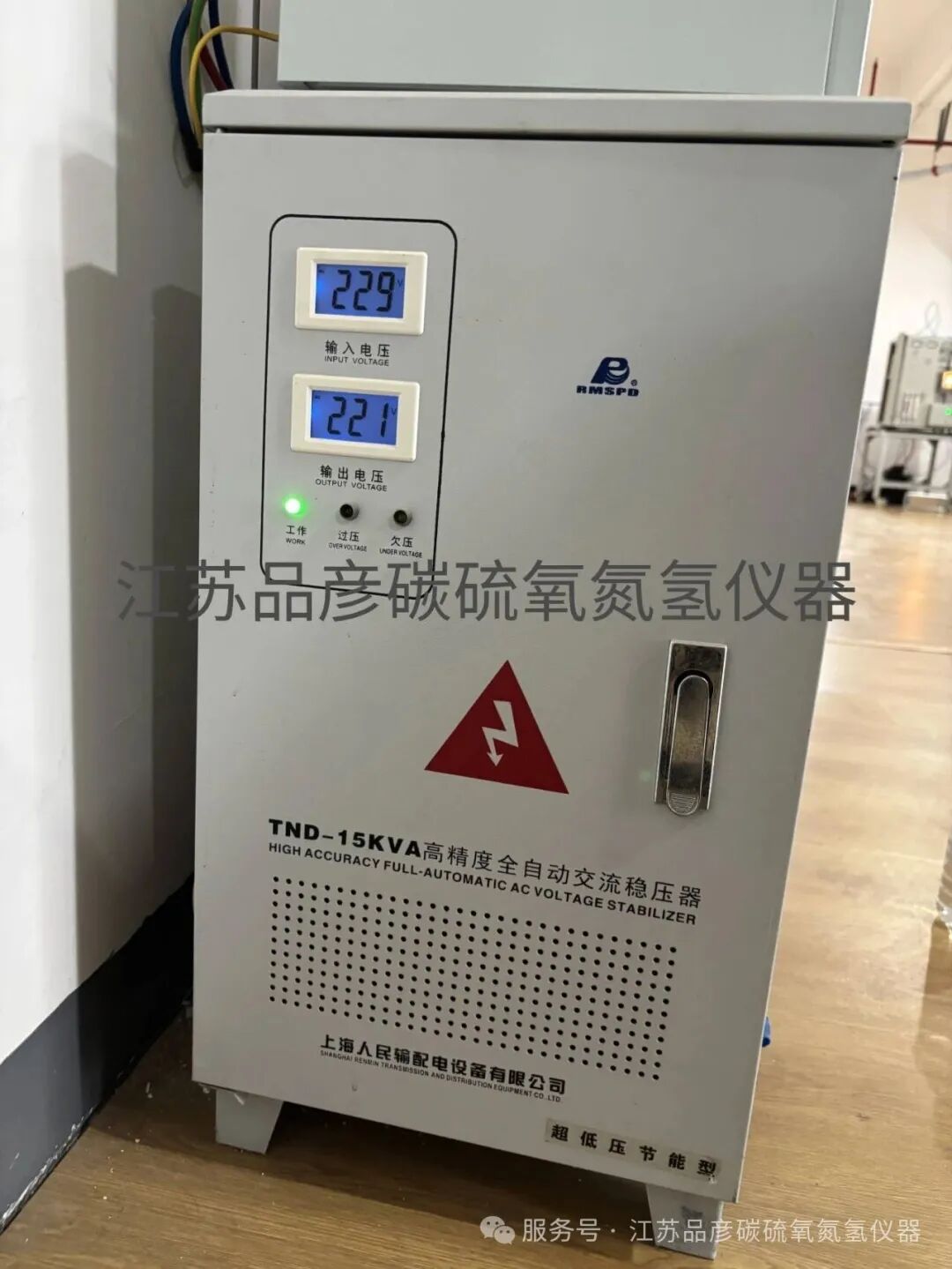

五、供电与接地要求

5.1 供电要求

氧氮氢分析仪脉冲炉最大功率 10KVA、峰值电流 50A，独立供电回路，严禁共用插座、共用线路。

5.2 接地要求

1. 单独专用接地地线，禁止与厂房零线、其他设备地线共用。

2.接地电阻＜5Ω，对地电压接近 0V。

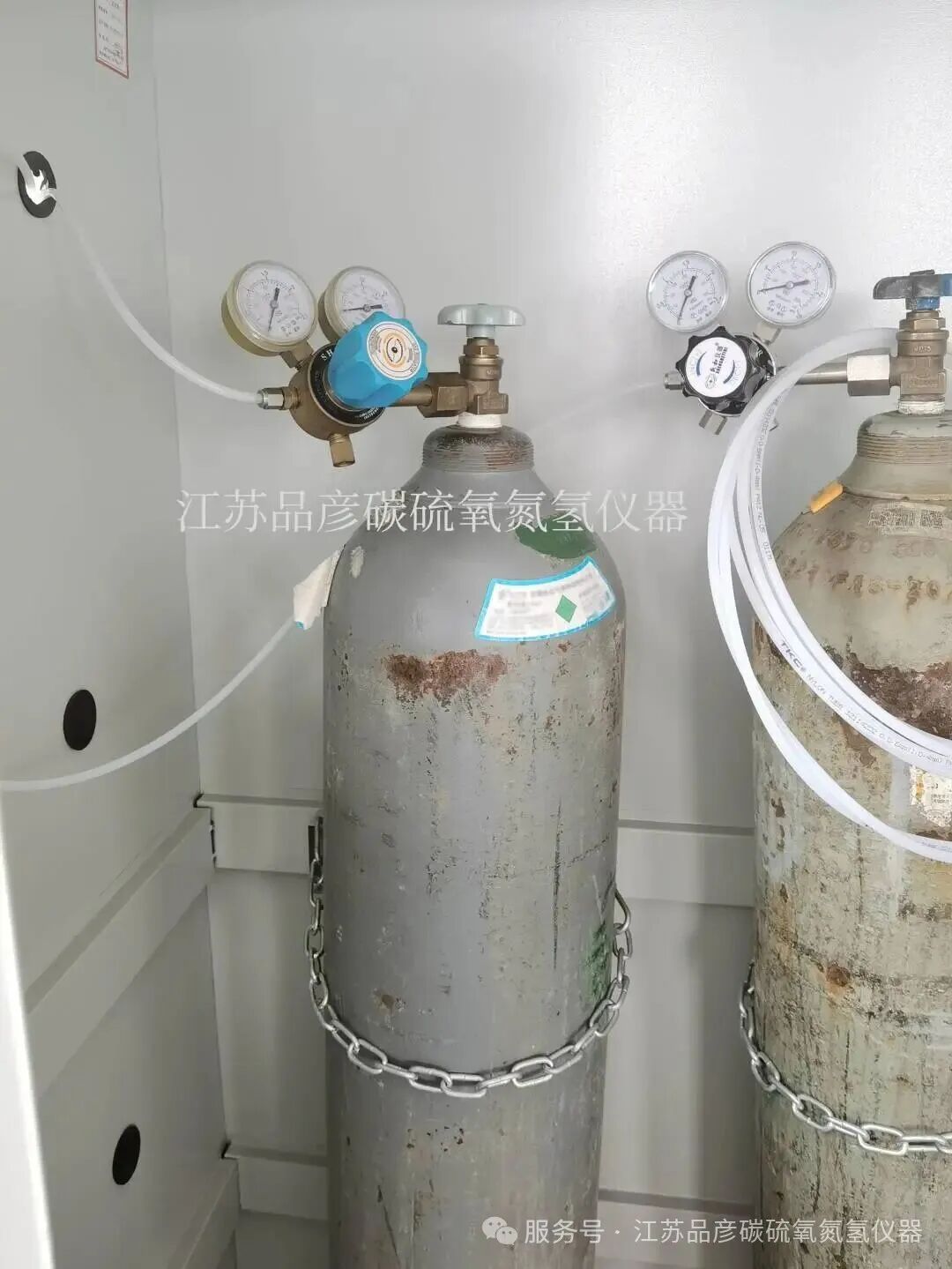

六、气源配置要求

6.1 载气（分析气）

使用纯度≥99.999%的高纯氦气。

1.作用：惰性气氛承载样品熔融释放的 O、N、H 气体，隔绝空气中氧气、水汽干扰；单测氧可选用高纯氩气。

建议：做 ppm 级超低氧、氢检测，必须使用 5 个 9 高纯氦，普通工业氦自带微量水汽、氧杂质，空白值居高不下。

6.2 动力气：工业普通氮气或者压缩空气

1.作用：辅助坩埚台升降、自动炉头吹扫；

2.要求：无油无水的压缩客气，配套两级过滤装置，防止油污进入精密气路污染红外池。

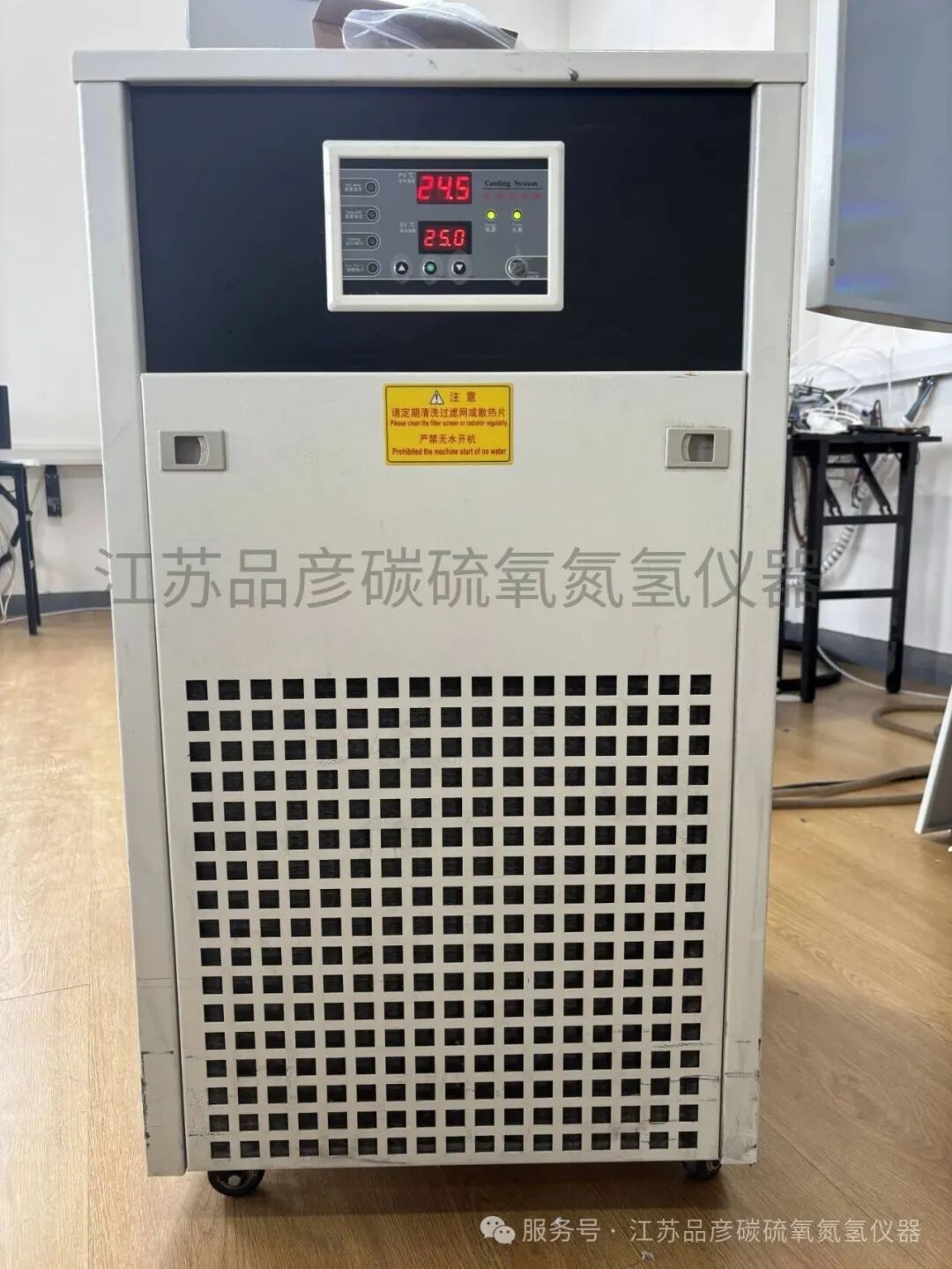

七、循环冷却水机（厂家提供）

脉冲炉最高熔融温度超 3500℃，电极、变压器必须持续水冷，建议配备独立循环冷却水机，并保持稳定的冷却水流量。

1. 冷却水流量标准：4-6L/min，配套独立外置冷却循环机；

2. 水质要求：去离子纯水，避免水垢堵塞电极水路；

3. 维护要点：定期换水、清理水路过滤器，水流不足会造成脉冲炉过热保护停机，高温熔融不充分，氧氮氢释放不充分，数据严重失真。

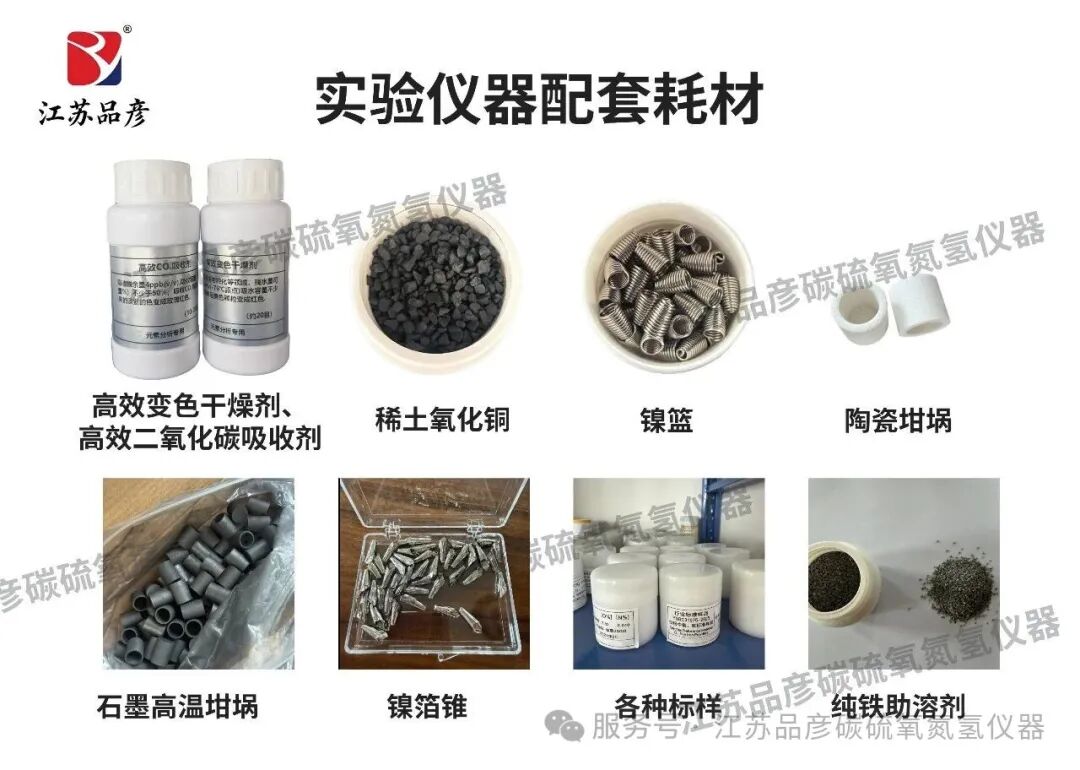

氧氮氢仪器耗材详见：

耗材！实验室的“幕后英雄"
