高频红外碳硫分析仪常见故障与维修建议

在钢铁、铸造、冶金、合金及金属材料检测过程中，高频红外碳硫分析仪承担着碳、硫元素含量检测的重要任务。

设备长期运行过程中，可能出现高频炉不工作、炉头压力异常、检测曲线异常、自动清扫失灵以及碳硫检测电压异常等情况。遇到故障时，不建议直接判断为核心部件损坏，可按照样品 → 耗材 → 气源 → 气路 → 燃烧系统 → 检测系统 → 电气控制系统的顺序，由简到繁逐步排查。

下面整理了几种常见故障及排查思路，供碳硫分析仪日常使用和维护参考。

设备气路状态正常，但启动检测后，高频炉无法正常工作，样品不能正常燃烧，或者运行过程中出现异常声音、打火等现象。

首先确认设备供电及相关保护状态是否正常，排除保险或保护装置异常等供电问题。如果设备反复出现保险熔断，或运行过程中出现明显打火、异常声音、异常发热等情况，不要简单重复更换保险后继续使用，应重点检查石英燃烧管和感应线圈，

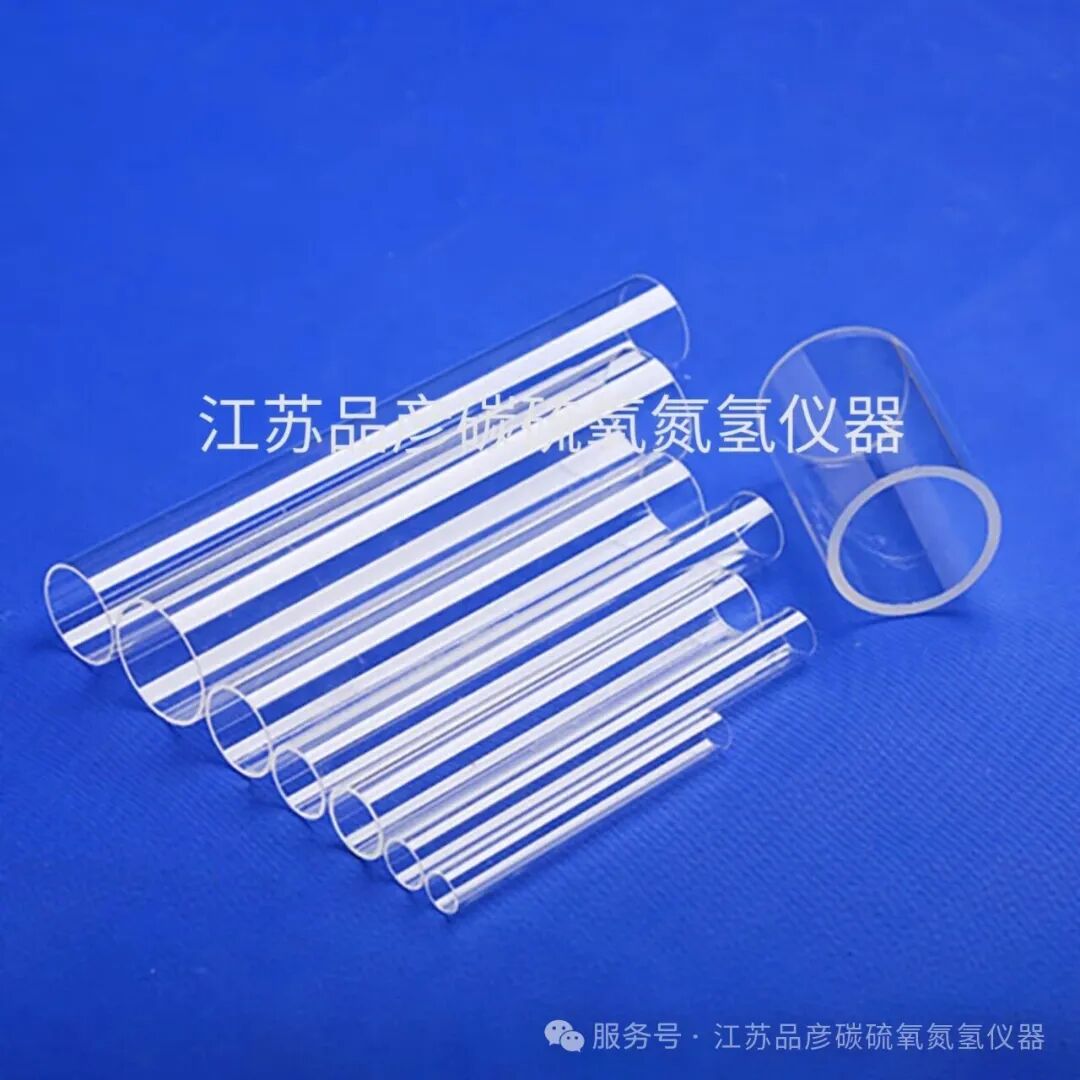

石英管

感应线圈

观察石英管是否存在裂纹、破损或明显污染，感应线圈表面是否有氧化、变形或异常放电痕迹。若发现石英管损坏或感应线圈存在明显异常，应停止设备运行，由专业人员进行检修和调整。

高频炉涉及高压、高频电气系统，非专业人员不建议自行拆机、调整感应线圈或处理内部电路。

仪器运行过程中，炉头压力高于正常工作范围，同时可能伴随气流量异常、检测过程报警或分析结果不稳定。

第一步：检查气源。

确认氧气供应正常，气源压力稳定，阀门开启状态正常，气管连接牢固。

第二步：检查气路。

检查氧气管路、分析气路、过滤部件、接头及炉头接口，重点排查堵塞、漏气、松动和污染。

第三步：检查流量。

观察设备运行时相关气体流量是否稳定，并按照对应设备的技术要求进行调整。

第四步：检查内部调压部件。

如果外部气源和管路均正常，但炉头压力仍然异常，则需要进一步检查设备内部的调压、控制等相关部件。

在江苏品彦的设备安装调试及技术服务过程中，气源和气路也是现场检查的重要环节。实际参数会根据不同设备型号和配置有所区别，因此不建议直接套用其他品牌或型号的压力、流量参数。

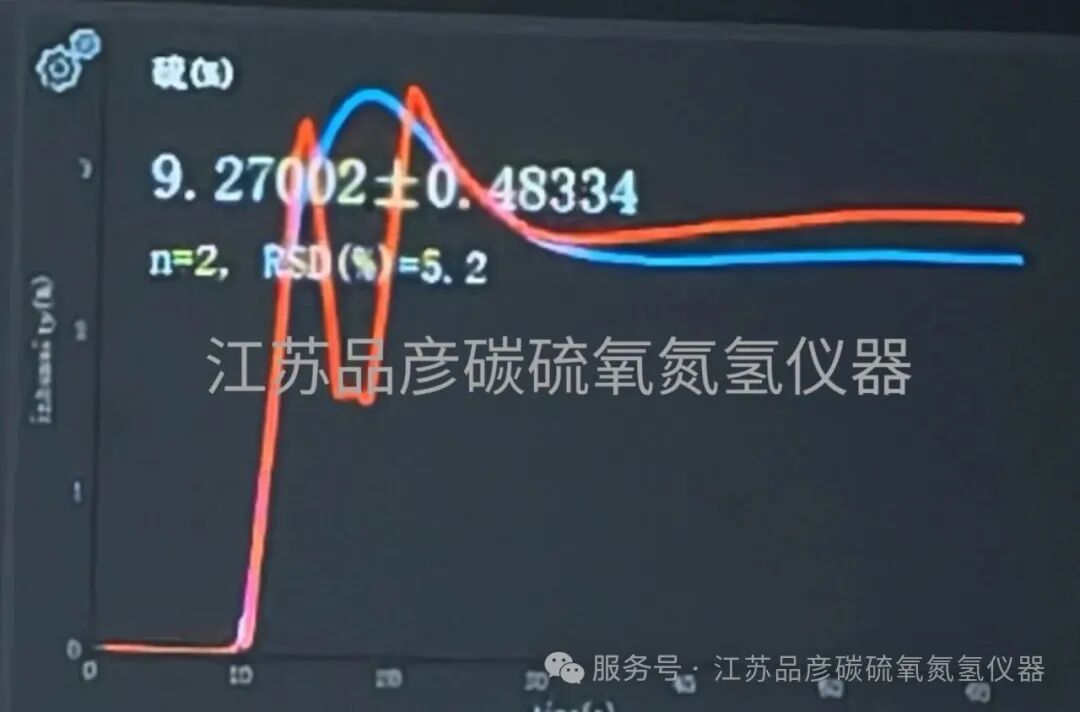

检测过程中，碳曲线基本正常，但硫曲线出现异常，例如曲线波动、峰形异常、信号不稳定，甚至部分样品无法正常完成硫元素分析。

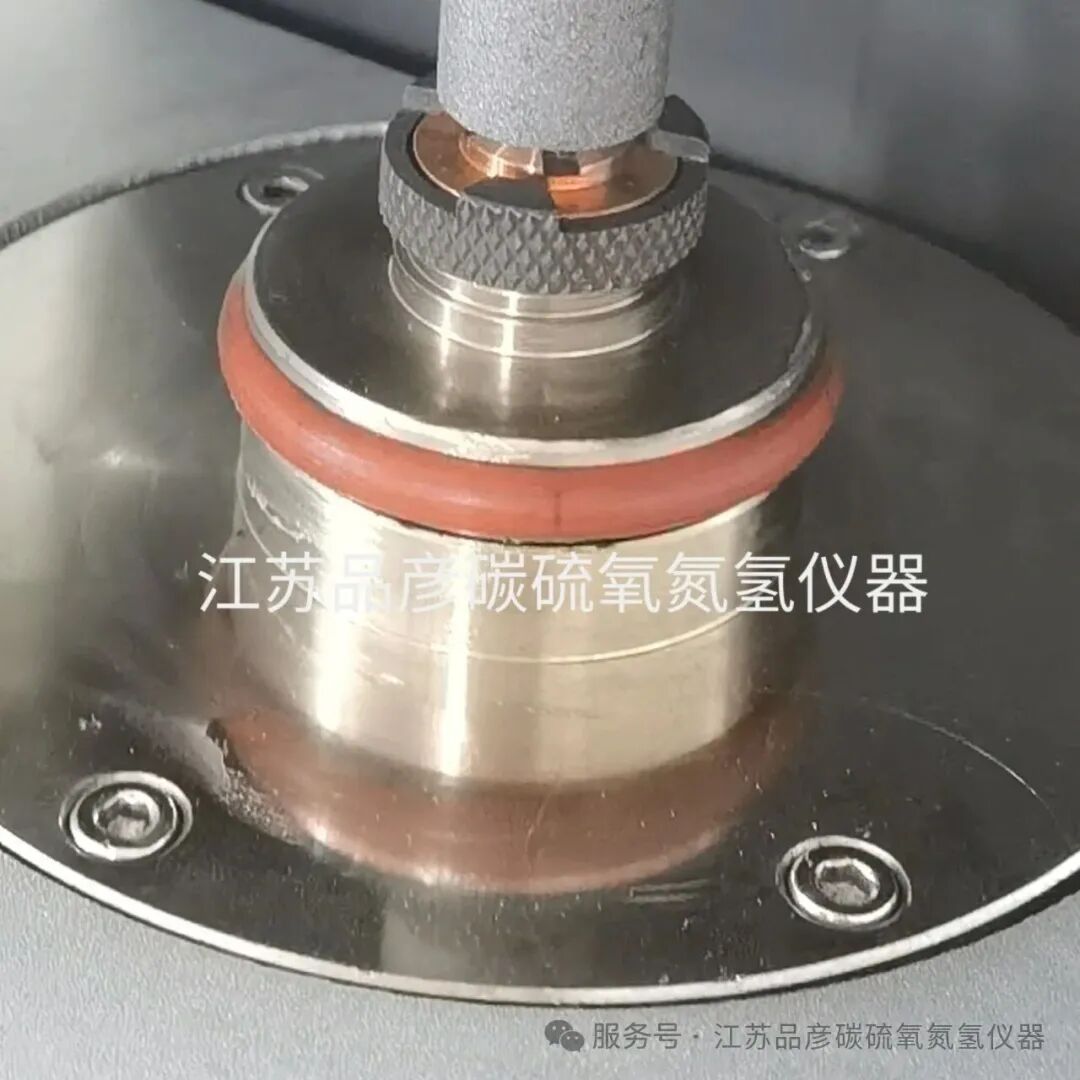

首先检查炉头及燃烧区域。长期检测产生的粉尘和燃烧残留物，可能影响样品燃烧及气体传输，应按照设备维护要求及时清洁。

清洁后如果问题仍未解决，可继续检查氧气供应、分析气路、过滤器及相关接口，确认是否存在堵塞、漏气或连接不良。气路正常后，再进一步检查硫检测通道、红外光源、检测器、信号线路及相关采集部件。

对于硅铁等特殊样品，还应结合实际燃烧状态、气路传输和过滤情况综合判断，不能仅凭曲线异常直接判定为检测器故障。

排查时建议遵循由简到繁的原则，先检查清洁、气路及耗材等基础环节，再逐步排查检测系统。涉及红外光源、检测器、采集板等内部部件时，应由专业技术人员进行处理。

软件发出自动清扫指令后，清扫机构没有动作或无法完成清扫流程。

首先检查设备气路是否正常，确认清扫所需的气源和压力状态没有异常。

气路正常后，再检查清扫气缸及机械机构，观察是否存在卡滞、位置偏移等情况。

如果机械部分正常，可以进一步检查控制电磁阀、控制信号以及限位开关。

自动清扫装置涉及气动、机械和电气控制多个环节，因此出现故障时应逐项排查。特别是清扫机构的位置检测部分，如果限位开关位置发生偏移，也可能导致设备无法正常执行清扫动作。

处理完成后，应进行多次清扫测试，确认动作正常后再恢复检测。

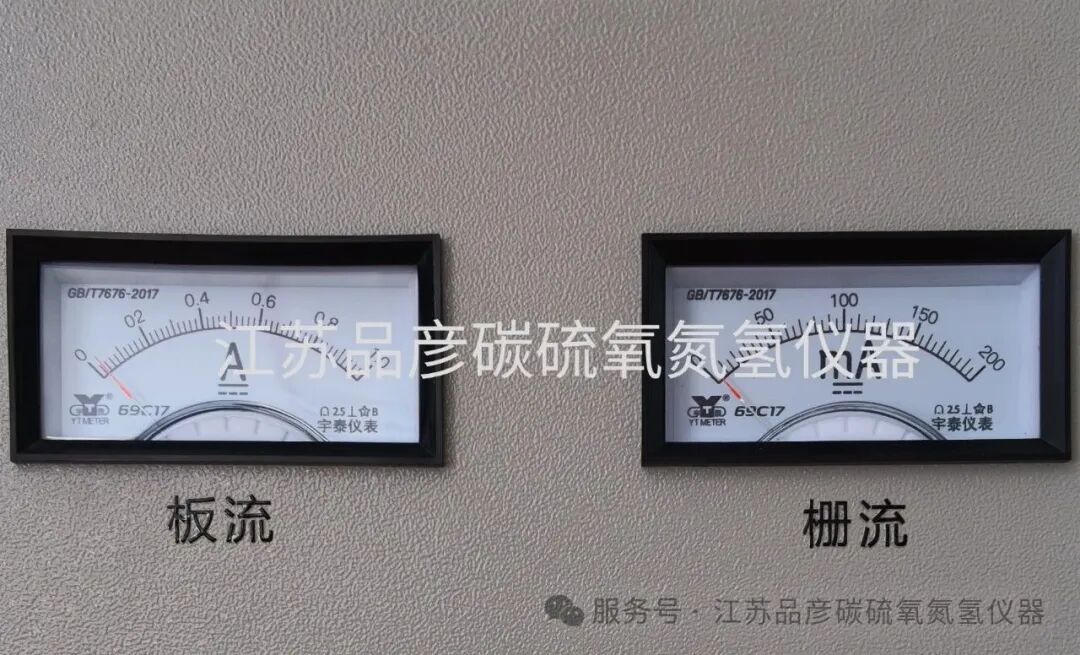

设备启动高频系统后，板流、栅流显示异常或均为零，同时高频炉无法正常工作。

出现这种情况，需要重点检查高频振荡系统。

可以先确认设备供电和高频系统保护状态，再由专业人员检查高频振荡管、灯丝及相关连接状态。

如果确认高频振荡管灯丝已经损坏，则需要按照设备要求更换对应部件，并检查相关电路状态。

高频系统属于设备核心电气部分，涉及高压、高频运行环境，不建议普通操作人员自行测量、拆卸或更换内部高频部件。

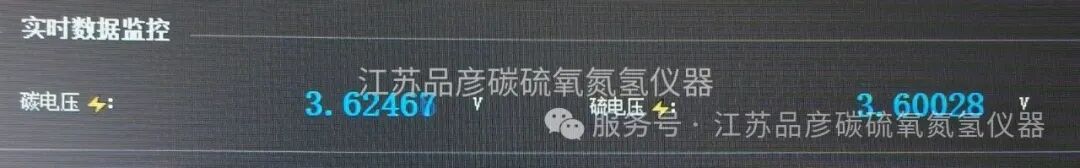

碳、硫检测电压异常，通常可以表现为以下几种情况。

如果某一路或多路检测电压异常为零，可以首先排查红外光源、检测器、连接线路及信号采集部分。

如果确认红外光源相关部件出现故障，需要由专业人员进一步检查和处理。

如果检测过程中某一路信号始终没有正常响应，需要结合气路、样品燃烧和信号采集状态综合判断。

在确认气路和燃烧状态正常后，再检查对应的信号通道、放大及数据采集部分。

这种情况可以优先检查连接器、插接件、信号线路及检测环境，同时排除气路波动和仪器基线变化。

如果发现接插件松动、氧化或接触不良，应进行相应处理；如果基础检查后仍无法解决，则需要进一步检查红外检测和信号采集系统。

需要注意：检测电压异常并不一定意味着红外核心部件损坏，应按照“气路→燃烧→检测→信号采集"的顺序逐步排查。

除了出现问题后进行维修，日常维护同样重要。

//01｜定期清洁炉头及燃烧区域
及时清理粉尘和燃烧残留物，保持燃烧和气体传输通道洁净。

//02｜定期检查气源和气路
关注气源压力、管路、接头、过滤部件及密封状态，发现漏气、堵塞及时处理。

//03｜关注石英管、密封件等耗材状态
发现裂纹、破损、老化或明显污染时及时更换，具体更换要求按照设备维护规范执行。

//04｜规范样品制备和称量
不同样品应按照相应检测要求进行

//05｜做好设备运行记录

记录异常曲线、检测数据、故障现象及耗材更换情况，便于后续快速定位问题。

设备出现异常时，可以按照：

样品 → 耗材 → 气源 → 气路 → 燃烧系统 → 检测系统 → 电气控制系统

由简到繁、由外到内逐步排查。

不同品牌和型号的碳硫分析仪，在气路结构、参数设置、检测系统及部件规格方面存在差异。本文主要提供通用排查思路，具体维修、校准、参数调整及部件更换，应以对应设备的原厂技术资料和操作要求为准。

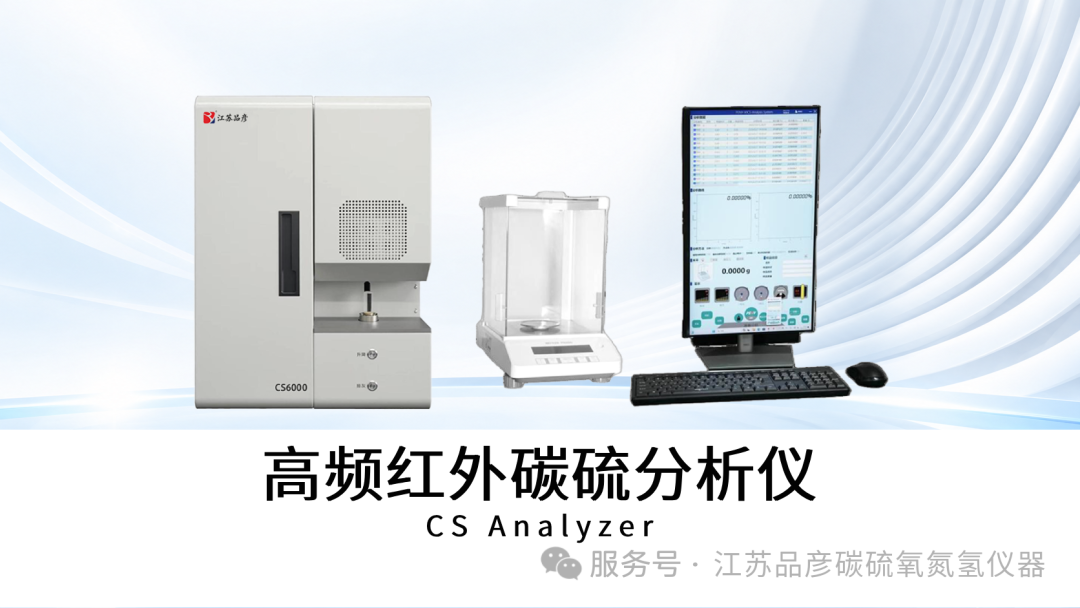

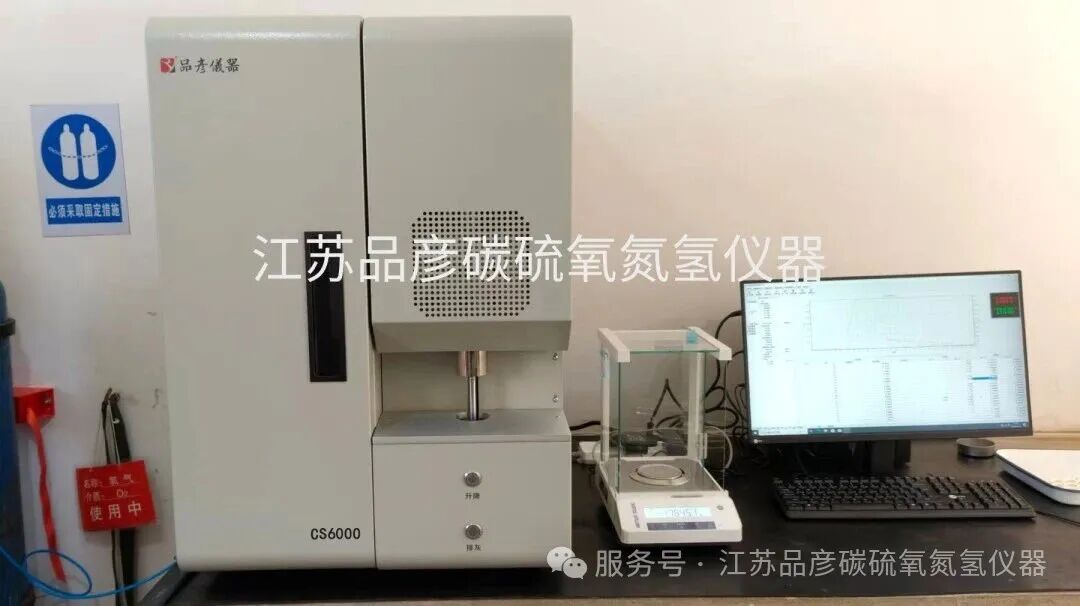

江苏品彦CS6000高频红外碳硫分析仪采用高频感应燃烧与红外吸收检测技术，可用于钢铁、铸铁、合金及其他金属材料的碳、硫元素检测。

从设备安装调试，到日常使用和技术服务，仪器的稳定运行不仅与设备本身有关，也与样品制备、气源气路、燃烧状态、耗材使用和日常维护密切相关。

江苏品彦持续围绕碳硫、氧氮氢等元素分析设备，为客户提供设备选型、安装调试、操作培训及技术服务等支持。

做好规范操作和日常维护，发现异常后按照正确的顺序进行排查，才能更高效地定位问题，为实验室碳、硫元素检测提供稳定的设备基础。
